Tout savoir sur le montage des panneaux solaires en série

Le montage en série de panneaux photovoltaïques est une méthode couramment utilisée pour augmenter la tension et optimiser la production d’énergie solaire. Dans cet article, nous explorons les différents aspects du branchement en série des modules solaires et discutons de ses avantages et inconvénients.

Principe du montage en série

Le montage en série consiste à connecter les panneaux solaires les uns aux autres de manière séquentielle, c’est-à-dire que le pôle positif d’un panneau est lié au pôle négatif du panneau suivant. Ce type de connexion permet d’augmenter la tension totale du système tout en maintenant le courant constant.

Calculs de base pour un montage en série

Pour calculer la tension totale d’un système de panneaux solaires connectés en série, il suffit d’additionner les tensions individuelles de chaque module :

1. Tension totale = Tension panneau 1 + Tension panneau 2 + … + Tension panneau N

Le courant, quant à lui, reste identique à celui produit par un seul panneau :

1. Courant total = Courant panneau 1 = Courant panneau 2 = … = Courant panneau N

Avantages du montage en série

Le branchement en série des panneaux solaires présente plusieurs avantages :

• Augmentation de la tension : Comme mentionné précédemment, le montage en série augmente la tension totale du système, ce qui permet d’utiliser un onduleur avec une plage de tensions plus élevée. Cela peut être particulièrement utile pour les installations solaires de grande taille.
• Moins de pertes de puissance : En augmentant la tension, les courants dans les câbles sont réduits, ce qui diminue les pertes de puissance dues à la résistance électrique des conducteurs. Cela se traduit par une meilleure efficacité énergétique globale de l’installation.
• Diminution des coûts : Grâce à une tension plus élevée, il est possible d’utiliser des câbles de section plus petite et donc moins coûteux. De plus, un onduleur adapté à une tension plus élevée peut être généralement moins cher qu’un onduleur basse tension.

Inconvénients du montage en série

Cependant, le branchement en série des panneaux photovoltaïques comporte également certains inconvénients :

• Sensibilité aux ombrages : Dans un montage en série, si l’un des panneaux solaires est ombragé ou défectueux, cela entraîne une baisse proportionnelle de la production d’énergie de l’ensemble du système. En effet, le courant ne peut pas circuler normalement à travers le panneau affecté, ce qui réduit le courant total du système.
• Compatibilité des modules : Pour garantir un fonctionnement optimal, il est important que tous les panneaux solaires connectés en série aient des caractéristiques similaires (tensions et courants nominaux). Dans le cas contraire, la performance globale de l’installation peut être compromise.

Comment choisir entre montage en série et montage en parallèle ?

Le choix entre montage en série et montage en parallèle dépend principalement des contraintes spécifiques de chaque installation solaire. Voici quelques éléments à prendre en compte :

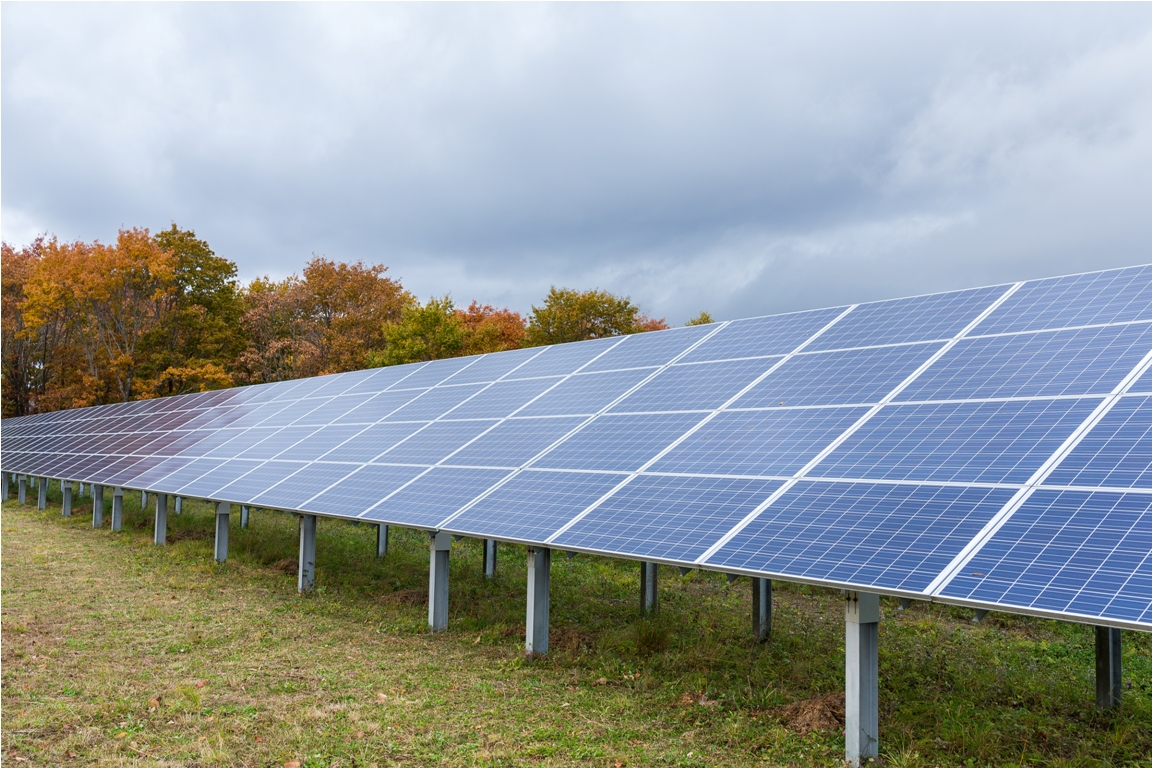

• La taille de l’installation : Pour les installations solaires de grande taille, le montage en série peut être plus avantageux en termes de coûts et d’efficacité énergétique.
• L’ensoleillement : Si l’ombrage est susceptible d’affecter régulièrement certains panneaux solaires, un montage en parallèle peut être préférable pour minimiser les pertes de production d’énergie.
• Les caractéristiques des panneaux : Si les panneaux solaires ont des caractéristiques électriques très différentes, il est recommandé d’éviter le montage en série et de privilégier le montage en parallèle.

Combinaison de montages en série et en parallèle

Dans certaines situations, il peut être intéressant de combiner les montages en série et en parallèle. Par exemple, on peut connecter plusieurs groupes de panneaux solaires en série entre eux, puis connecter ces groupes en parallèle pour augmenter le courant total du système. Cette approche permet d’optimiser la tension et le courant en fonction des besoins spécifiques de l’installation.

Mise en œuvre du montage en série

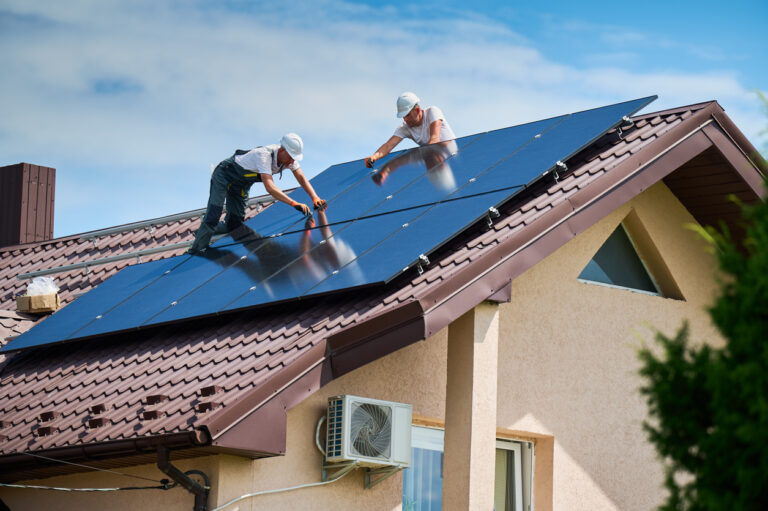

Le branchement en série des panneaux solaires nécessite des câbles et des connecteurs adaptés, généralement fournis avec les modules photovoltaïques. Il est crucial de suivre les instructions du fabricant pour garantir un fonctionnement sécurisé et efficace du système. N’hésitez pas à faire appel à un professionnel qualifié pour réaliser l’installation et le raccordement électrique de vos panneaux solaires.
