Guide pratique pour tester un panneau solaire efficacement

Dans cet article, nous allons vous expliquer comment tester un panneau solaire pour s’assurer de son bon fonctionnement et optimiser votre production d’énergie renouvelable. Nous aborderons les différentes techniques et outils nécessaires pour effectuer ces tests.

Évaluation de l’état physique du panneau solaire

Tout d’abord, il est essentiel d’examiner l’état général du panneau solaire avant de procéder à des tests électriques. Vérifiez la propreté du verre et de la face avant du panneau, et nettoyez-le si nécessaire. Recherchez également toute trace de fissure, d’impact ou de déformation qui pourrait affecter les performances du panneau.

Points chauds et soudures défectueuses

Des problèmes tels que les points chauds peuvent se produire sur les cellules solaires en raison d’un mauvais contact électrique ou d’une surcharge de courant. Une inspection thermographique peut aider à détecter ces problèmes. De plus, vérifier l’intégrité des soudures entre les cellules solaires et les connexions électriques est important pour éviter tout dysfonctionnement.

Tests électriques du panneau solaire

Une fois l’inspection visuelle terminée, passons aux tests électriques pour évaluer le bon fonctionnement du panneau solaire.

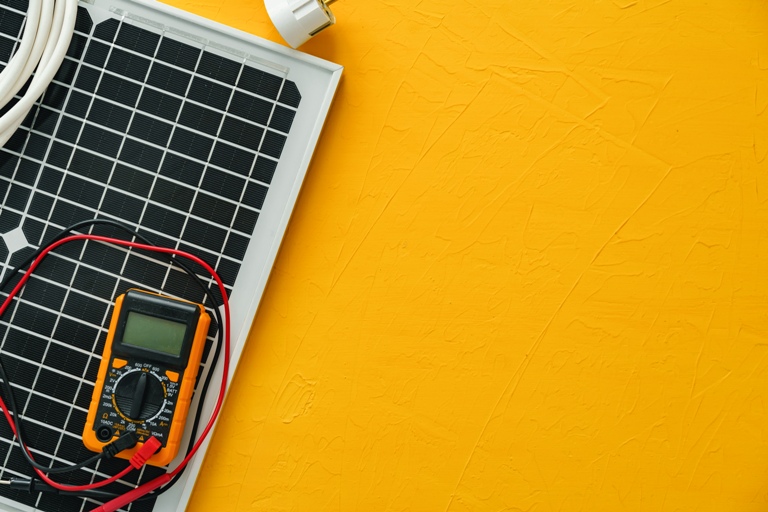

Mesure de la tension et du courant avec un multimètre

Le multimètre est un outil indispensable pour tester les panneaux solaires. Il permet de mesurer la tension (en volts) et le courant (en ampères) générés par le panneau en fonctionnement. Assurez-vous que le disjoncteur ou l’interrupteur du circuit électrique est éteint avant d’effectuer ces tests.

1. Connectez les sondes du multimètre aux bornes du panneau solaire, en respectant la polarité.
2. Réglez le multimètre sur la mesure de tension en courant continu (DC).
3. Notez la valeur affichée, qui représente la tension à vide du panneau solaire.
4. Changez le réglage du multimètre pour mesurer le courant en courant continu.
5. Notez la valeur affichée, qui représente le courant de court-circuit du panneau solaire.

Ces valeurs vous permettront d’évaluer si le panneau solaire fonctionne correctement ou s’il présente des anomalies électriques.

Test de la puissance de sortie maximale

La puissance de sortie maximale (Pmax) d’un panneau solaire est une donnée cruciale pour évaluer ses performances. Pour cela, il faut utiliser un équipement de test solaire spécifique, tel qu’un régulateur de panneau solaire ou un voltmètre électronique.

1. Connectez le panneau solaire à l’équipement de test, en respectant la polarité.
2. Réglez l’équipement pour mesurer la tension et le courant en charge réelle (c’est-à-dire lorsque le panneau est connecté à une charge).
3. Notez les valeurs obtenues pour la tension et le courant en charge.
4. Calculez la puissance de sortie maximale en multipliant ces deux valeurs (Pmax = tension x courant).

Comparez la valeur de Pmax obtenue avec celle indiquée sur la fiche technique du panneau solaire pour déterminer si ses performances sont conformes aux spécifications du fabricant.

Vérification des diodes solaires et du régulateur de charge

Le bon fonctionnement des diodes solaires et du régulateur de panneau solaire est également important pour garantir l’efficacité du système photovoltaïque. Pour tester les diodes solaires, utilisez un multimètre en mode diode, et effectuez les tests selon les instructions du fabricant. En ce qui concerne le régulateur de charge, reportez-vous au manuel d’utilisation pour connaître les procédures de test appropriées.

Contrôle de l’état de la batterie et de l’installation électrique

Au-delà du panneau solaire lui-même, il est également utile de vérifier l’état général de la batterie et de l’installation électrique associée.

Évaluation de la capacité de la batterie

Une batterie pleine doit être capable de stocker l’énergie produite par le panneau solaire. Pour évaluer la capacité de la batterie :

1. Déconnectez la batterie du système photovoltaïque.
2. Connectez un voltmètre aux bornes de la batterie, et notez la tension à vide.
3. Reconnectez la batterie au système et mesurez la tension en charge (tension de sortie).

Si la tension à vide est inférieure à la valeur nominale de la batterie ou si la tension en charge est trop faible, cela peut indiquer une perte de capacité ou un dysfonctionnement de la batterie.

Examen des câbles et connexions électriques

Vérifiez l’intégrité des câbles et des connexions électriques entre le panneau solaire, le régulateur de charge, la batterie et les équipements utilisant l’énergie solaire. Recherchez toute trace d’usure, de corrosion ou de relâchement, et remplacez ou resserrez les éléments défectueux si nécessaire.

Tests de sécurité et de fonctionnement global

Enfin, il convient de s’assurer que l’ensemble du système photovoltaïque fonctionne en toute sécurité et conformément aux normes en vigueur. Pour cela, il est recommandé de faire appel à un professionnel qualifié, qui pourra effectuer des tests spécifiques tels que :

• l’essai de fonctionnement du sectionneur,
• la vérification de la mise à la terre,
• le test d’isolement électrique,
• l’évaluation de la protection contre les surtensions et les courts-circuits.

En suivant ces étapes et en utilisant les outils appropriés, vous serez en mesure de tester efficacement votre panneau solaire et d’optimiser son rendement pour une production d’énergie renouvelable durable et performante.

Cas pratique : installer des panneaux solaires à Chambéry après avoir testé son équipement

Vous maîtrisez désormais les tests de base sur un panneau solaire. Mais concrètement, à quoi ressemble le passage à l’action dans une ville comme Chambéry ? Dans cette cuvette alpine où le soleil tape généreusement entre les massifs, faire installer des panneaux solaires par Solarock par exemple permet de transformer vos connaissances techniques en un projet rentable et bien dimensionné. Car la Savoie réserve de belles surprises en matière d’ensoleillement et contrairement aux idées reçues, le froid favorise même le rendement des cellules photovoltaïques.

Un installateur implanté à Chambéry prend en compte les particularités locales que vos tests à domicile ne peuvent pas révéler :

• l’ombrage créé par le relief environnant,
• les contraintes architecturales liées au PLU de la commune,
• les aides régionales disponibles en Auvergne-Rhône-Alpes.

Autant de paramètres qui font la différence entre une installation correcte et une installation vraiment performante.

Ce que vos tests ne vous diront jamais sur votre toiture

Un multimètre mesure la tension et le courant d’un panneau solaire existant. Il ne vous dira pas combien de modules votre toit peut accueillir, ni quel angle d’inclinaison tirer le meilleur parti du soleil savoyard. Seule une étude de faisabilité réalisée sur place, avec relevé d’ombrage et analyse de la charpente, permet de répondre à ces questions. Pensez-y avant de vous lancer seul dans un projet d’envergure : un diagnostic professionnel évite bien des déconvenues et vous oriente vers la configuration la plus rentable dès le départ.
